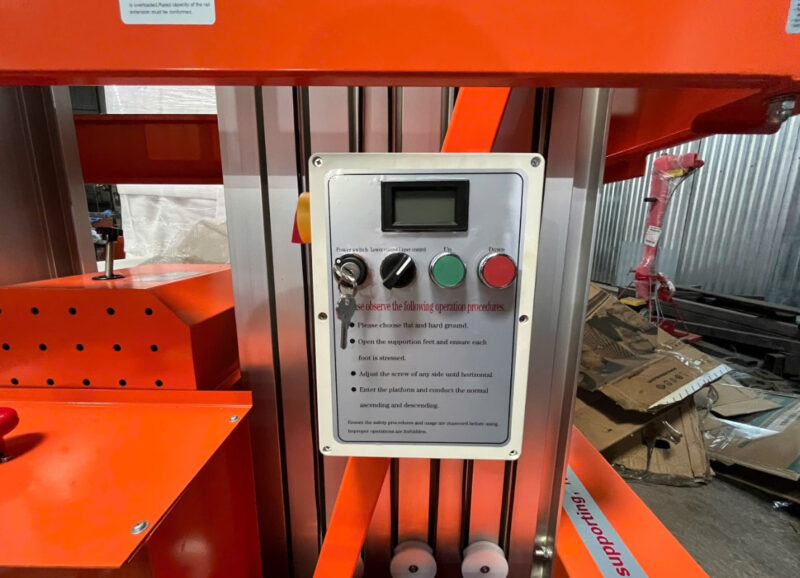

Để vận hành xe nâng người một cách mượt mà, chính xác và an toàn, hộp điều khiển xe nâng người là yếu tố quyết định. Đây là bảng mạch đơn thuần gồm vỏ bảo vệ, bo mạch chủ, các cổng kết nối, hệ thống tản nhiệt, phần mềm và tiếp nhận mọi mệnh lệnh từ người vận hành đều điều khiển các chức năng phức tạp của xe. Tại Manlift, chúng tôi hiểu rằng việc nắm rõ về hộp điều khiển và cách bảo dưỡng nó là yếu tố then chốt để đảm bảo tuổi thọ và hiệu suất của thiết bị. Hãy cùng tìm hiểu sâu hơn về chức năng, cấu tạo và các bước bảo dưỡng quan trọng của bộ phận này.
Hộp điều khiển xe nâng người có chức năng gì?
Hộp điều khiển xe nâng người, hay còn gọi là bộ điều khiển hoặc ECU (Electronic Control Unit) là phụ tùng xe nâng đóng vai trò then chốt trong mọi hoạt động. Chức năng chính của nó bao gồm:
- Tiếp nhận và xử lý tín hiệu: Hộp điều khiển nhận tín hiệu từ các tay cầm điều khiển, các nút bấm, công tắc an toàn, và các cảm biến khác trên xe (như cảm biến góc nghiêng, cảm biến tải trọng, cảm biến vị trí).
- Điều khiển các chuyển động chính: Dựa trên các tín hiệu đầu vào, hộp điều khiển sẽ phát lệnh đến các cơ cấu chấp hành để thực hiện các chức năng như:
- Nâng/hạ sàn thao tác.
- Mở rộng/thu gọn cần.
- Xoay tháp.
- Điều khiển tốc độ di chuyển và hướng lái của xe.
- Kích hoạt phanh.
- Giám sát và đảm bảo an toàn: Đây là chức năng cực kỳ quan trọng của hộp điều khiển. Nó liên tục theo dõi các thông số hoạt động của xe, nhận diện các lỗi hoặc tình trạng nguy hiểm (ví dụ: quá tải, nghiêng quá mức, mất ổn định). Khi phát hiện bất thường, hộp điều khiển sẽ kích hoạt các cảnh báo (âm thanh, đèn báo) và tự động ngắt hoặc hạn chế các chức năng gây nguy hiểm, bảo vệ người vận hành và thiết bị.
- Tối ưu hóa hiệu suất: Hộp điều khiển giúp điều chỉnh tối ưu lưu lượng và áp suất thủy lực, tốc độ động cơ, dòng điện cho motor (đối với xe điện), từ đó nâng cao hiệu suất làm việc, tiết kiệm năng lượng và giảm hao mòn cơ khí.
- Chẩn đoán lỗi và lưu trữ dữ liệu: Hầu hết các hộp điều khiển hiện đại có khả năng tự chẩn đoán lỗi, ghi lại mã lỗi và dữ liệu vận hành. Điều này rất hữu ích cho việc bảo trì, sửa chữa và khắc phục sự cố.
Cấu tạo hộp điều khiển xe nâng người
Mặc dù có sự khác biệt giữa các nhà sản xuất và model xe, nhưng cấu tạo hộp điều khiển xe nâng người thường bao gồm các thành phần cơ bản sau:
- Vỏ bảo vệ: Được làm từ vật liệu bền chắc, chống va đập, chống nước và bụi bẩn (thường đạt tiêu chuẩn IP cao) để bảo vệ các linh kiện điện tử bên trong khỏi môi trường làm việc khắc nghiệt.
- Bo mạch chủ (Main Circuit Board): Đây là trung tâm của hộp điều khiển, nơi chứa các linh kiện điện tử chính.
- Bộ vi xử lý (Microprocessor/MCU): Là “bộ não” của hộp điều khiển, thực hiện các phép tính, xử lý logic và điều hành mọi hoạt động.
- Bộ nhớ (Memory): Lưu trữ firmware (chương trình điều khiển), dữ liệu cấu hình và nhật ký lỗi.
- Các mạch đầu vào/đầu ra (Input/Output Circuits): Tiếp nhận tín hiệu từ cảm biến và nút bấm (đầu vào), đồng thời gửi lệnh điều khiển đến motor, van thủy lực, đèn báo (đầu ra).
- Mạch nguồn (Power Supply Unit): Chuyển đổi và cung cấp nguồn điện ổn định cho toàn bộ hộp điều khiển và các linh kiện liên quan.
- Các cổng kết nối (Connectors): Các cổng chắc chắn để nối với hệ thống dây điện của xe, bao gồm dây nguồn, dây tín hiệu từ các cảm biến, và dây điều khiển đến các cơ cấu chấp hành.
- Hệ thống tản nhiệt (Heat Sink/Cooling Mechanism): Để đảm bảo các linh kiện điện tử không bị quá nhiệt, hộp điều khiển thường có các bộ phận tản nhiệt như lá tản nhiệt hoặc quạt nhỏ.
- Phần mềm (Firmware): Mặc dù không phải là một bộ phận vật lý, nhưng phần mềm được nạp vào bộ vi xử lý là cực kỳ quan trọng, quyết định cách thức hộp điều khiển hoạt động và tương tác với các hệ thống khác của xe.
Cách bảo dưỡng hộp điều khiển xe nâng người
Bảo dưỡng hộp điều khiển đúng cách giúp kéo dài tuổi thọ và đảm bảo hoạt động ổn định của xe nâng người. Đây là một số bước quan trọng:
- Giữ sạch sẽ và khô ráo:
- Tần suất: Định kỳ hoặc khi phát hiện bẩn.
- Thực hiện: Đảm bảo vỏ hộp điều khiển luôn sạch sẽ, không bám bụi bẩn, dầu mỡ hoặc chất lỏng. Sử dụng khăn khô hoặc khí nén sạch để làm sạch. Tuyệt đối không xịt nước trực tiếp hoặc dùng dung môi mạnh để vệ sinh.
- Kiểm tra các kết nối dây điện:
- Tần suất: Hàng tháng hoặc trong mỗi lần kiểm tra định kỳ.
- Thực hiện: Kiểm tra tất cả các đầu nối và dây điện dẫn vào/ra khỏi hộp điều khiển xem có bị lỏng lẻo, đứt gãy, ăn mòn hay không. Đảm bảo các jack cắm được cắm chặt. Dây điện bị hỏng có thể gây ra tín hiệu không ổn định hoặc chập mạch.
- Kiểm tra tình trạng vỏ bảo vệ:
- Tần suất: Hàng tháng.
- Thực hiện: Kiểm tra vỏ hộp điều khiển xem có bị nứt, vỡ, biến dạng hay không. Vỏ bị hỏng sẽ làm giảm khả năng bảo vệ các linh kiện bên trong khỏi môi trường.
- Kiểm soát nhiệt độ:
- Tần suất: Theo dõi khi xe hoạt động.
- Thực hiện: Đảm bảo khu vực lắp đặt hộp điều khiển luôn thông thoáng, không bị vật cản che khuất làm tăng nhiệt độ. Nhiệt độ quá cao là kẻ thù của linh kiện điện tử.
- Kiểm tra phần mềm và cập nhật (nếu có):
- Tần suất: Theo khuyến nghị của nhà sản xuất hoặc khi có lỗi phát sinh.
- Thực hiện: Với sự hỗ trợ của kỹ thuật viên chuyên nghiệp, kiểm tra phiên bản phần mềm (firmware) của hộp điều khiển. Cập nhật firmware mới có thể giúp khắc phục lỗi, cải thiện hiệu suất hoặc thêm tính năng mới.
- Tránh quá tải điện và dao động điện áp:
- Thực hiện: Đảm bảo hệ thống điện của xe (ắc quy, bộ sạc) hoạt động ổn định. Dao động điện áp hoặc quá tải có thể gây hư hỏng nghiêm trọng cho hộp điều khiển.
Kết luận
Hộp điều khiển là một trong những bộ phận phức tạp và quan trọng nhất của xe nâng người, đảm bảo mọi lệnh của người vận hành được thực thi chính xác và an toàn. Việc hiểu rõ về cấu tạo hộp điều khiển và thực hiện các biện pháp bảo dưỡng định kỳ không chỉ giúp kéo dài tuổi thọ của thiết bị mà còn duy trì hiệu suất làm việc tối ưu, giảm thiểu rủi ro sự cố. Tại Manlift, chúng tôi luôn khuyến nghị việc bảo dưỡng chuyên nghiệp cho hộp điều khiển và các hệ thống điện tử phức tạp khác. Hãy liên hệ với đội ngũ kỹ thuật của chúng tôi để được tư vấn và hỗ trợ toàn diện, đảm bảo xe nâng người của bạn luôn trong trạng thái tốt nhất.
