Cấu tạo xi lanh thủy lực trong xe nâng người

Xi lanh thủy lực là thiết bị nâng hạ và duy trì độ cao linh hoạt và bền bỉ cho xe nâng người. Cấu tạo xilanh thủy lực gồm: piston, ống xilanh, thanh piston, phớt làm kín, nắp xilanh, vòng đệm dẫn hướng, cổng dầu vít xả khí… Cùng Manlift khám phá ngay cấu tạo xi lanh thủy lực trong bài viết dưới đây.

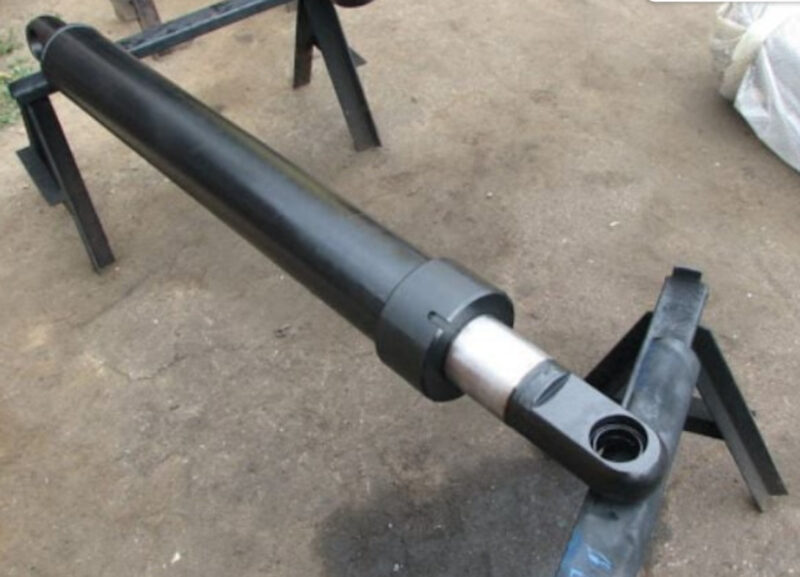

Xi lanh thủy lực đóng vai trò quan trọng như thế nào trong xe nâng người?

Trong xe nâng người, xi lanh thủy lực là bộ phận chủ chốt biến năng lượng của chất lỏng thủy lực (thường là dầu) thành năng lượng cơ học, tạo ra lực đẩy hoặc kéo cần thiết để nâng hạ, mở rộng hoặc điều chỉnh vị trí của các bộ phận khác. Từ việc nâng sàn thao tác lên độ cao mong muốn cho đến việc ổn định xe, mọi chuyển động quan trọng đều phụ thuộc vào hoạt động chính xác và mạnh mẽ của xi lanh thủy lực.

Vai trò của xi lanh thủy lực trong xe nâng người không chỉ dừng lại ở việc tạo ra lực. Chúng còn đảm bảo sự ổn định, kiểm soát tốc độ nâng hạ một cách mượt mà và an toàn. Sự chính xác trong cấu tạo xi lanh thủy lực quyết định khả năng vận hành trơn tru và độ tin cậy của toàn bộ hệ thống. Bất kỳ sự cố nào với xi lanh thủy lực đều có thể dẫn đến việc xe nâng người không thể hoạt động, gây gián đoạn công việc và tiềm ẩn nguy cơ mất an toàn. Do đó, việc hiểu rõ cấu tạo xi lanh thủy lực là điều cần thiết để bảo trì và sửa chữa hiệu quả.

>>> Hộp Điều Khiển Xe Nâng Người: Cấu Tạo và Cách Bảo Dưỡng

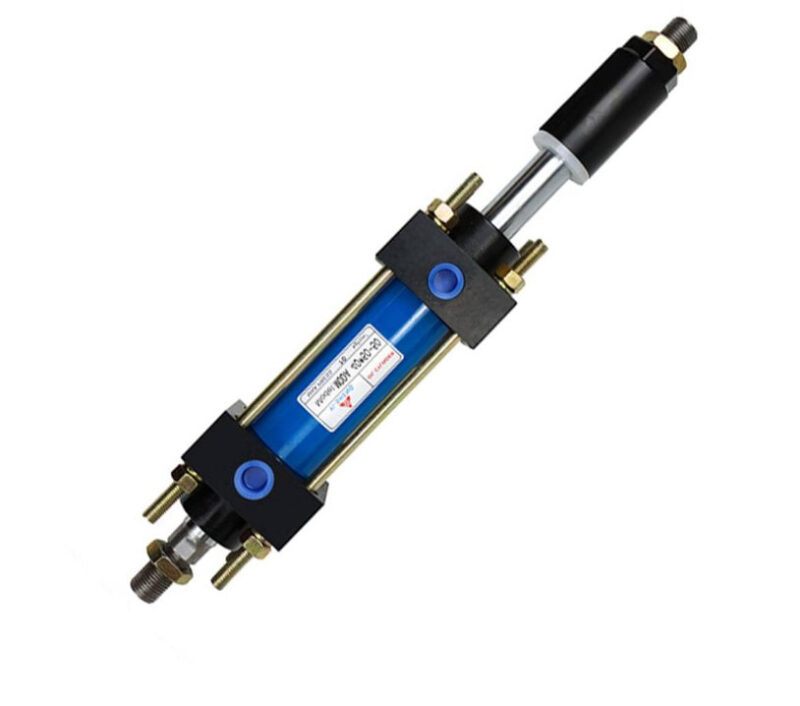

Cấu tạo xi lanh thủy lực chi tiết

Mặc dù có nhiều loại xi lanh thủy lực khác nhau tùy thuộc vào thiết kế của từng xe nâng người, nhưng về cơ bản, cấu tạo xi lanh thủy lực đều bao gồm các thành phần chính sau:

1. Ống xi lanh:

   • Đây là phần thân chính của xi lanh, có dạng hình trụ rỗng. Ống xi lanh được làm từ vật liệu thép chất lượng cao, có khả năng chịu áp lực lớn và chống mài mòn. Bề mặt bên trong của ống thường được mài nhẵn và mạ crom để giảm ma sát và tăng độ bền. Đây là thành phần cơ bản trong mọi cấu tạo xi lanh thủy lực.

2. Piston:

   • Piston là một bộ phận hình đĩa hoặc hình trụ nằm bên trong ống xi lanh. Khi dầu thủy lực được bơm vào, nó tác động lên một mặt của piston, đẩy piston di chuyển. Piston thường được gắn với một thanh piston.

3. Thanh Piston:



   • Thanh piston là một thanh kim loại cứng, chắc chắn, được nối với piston và kéo dài ra ngoài ống xi lanh. Chuyển động của piston bên trong ống sẽ truyền lực qua thanh piston để thực hiện công việc nâng hạ hoặc di chuyển. Bề mặt ngoài của thanh piston cũng thường được mạ crom cứng để chống ăn mòn và trầy xước.

4. Phớt làm kín:

   • Đây là một trong những bộ phận quan trọng nhất trong cấu tạo xi lanh thủy lực, đảm bảo hệ thống kín khít và ngăn chặn rò rỉ dầu thủy lực. Phớt được làm từ vật liệu đàn hồi như cao su tổng hợp hoặc polyurethane, có nhiệm vụ làm kín khoảng trống giữa piston và ống xi lanh, cũng như giữa thanh piston và nắp xi lanh. Phớt kém chất lượng hoặc bị hỏng sẽ làm giảm hiệu suất và gây mất áp suất thủy lực.

5. Nắp xi lanh:

   • Hai đầu của ống xi lanh được bịt kín bằng các nắp xi lanh. Các nắp này có các cổng để dầu thủy lực đi vào và ra khỏi xi lanh. Chúng được gắn chặt vào ống xi lanh bằng ren hoặc bu lông để chịu được áp lực cao.

6. Vòng đệm dẫn hướng:

   • Các vòng đệm này thường được lắp trên piston hoặc thanh piston, có tác dụng dẫn hướng và chống đỡ piston/thanh piston bên trong ống xi lanh, ngăn không cho các bộ phận kim loại tiếp xúc trực tiếp và gây mài mòn. Chúng là một phần thiết yếu trong cấu tạo xi lanh thủy lực hiện đại.

7. Cổng dầu:

   • Là các lỗ được thiết kế trên nắp xi lanh, nơi các đường ống dẫn dầu thủy lực kết nối, cho phép dầu đi vào hoặc thoát ra khỏi xi lanh, tạo ra chuyển động tịnh tiến của piston.

8. Vít xả khí:

   • Một số xi lanh thủy lực có thể có vít xả khí để loại bỏ không khí bị kẹt bên trong hệ thống, đảm bảo hoạt động trơn tru và không bị giật.

>>> Cảm Biến Góc Nghiêng Xe Nâng Người

Kết luận

Qua bài viết này, Manlift hy vọng bạn đã có cái nhìn tổng quan và chi tiết về cấu tạo xi lanh thủy lực trong phụ tùng xe nâng người. Từ ống xi lanh bền bỉ đến các phớt làm kín quan trọng, mỗi bộ phận đều đóng góp vào hiệu suất và an toàn tổng thể của xe. Việc hiểu rõ cấu tạo xi lanh thủy lực không chỉ giúp bạn nhận biết được tầm quan trọng của chúng mà còn là nền tảng để thực hiện các công tác bảo trì, sửa chữa hoặc thay thế khi cần thiết. Để đảm bảo xe nâng người của bạn luôn hoạt động ở trạng thái tốt nhất và an toàn tuyệt đối, hãy luôn chú trọng đến việc kiểm tra và bảo dưỡng các thành phần thủy lực, đặc biệt là cấu tạo xi lanh thủy lực. Nếu có bất kỳ thắc mắc nào về xe nâng người hay cấu tạo xi lanh thủy lực, đừng ngần ngại liên hệ với đội ngũ chuyên gia của Manlift để được tư vấn và hỗ trợ.
