Bạn đang tìm kiếm thông tin về bản vẽ CAD xe nâng người? Bản CAD xe nâng người giúp hình dung dễ hơn về mặt bằng, mặt cắt, mặt đứng, hồ sơ lắp ráp và các bộ phận như hệ thống thủy lực, sàn thao tác, xi lanh nâng, động cơ và đế xe. Bài viết này sẽ giải đáp chi tiết về bản vẽ CAD, từ cấu tạo, cách sử dụng đến nơi tải file. Cùng khám phá ngay!
Bản Vẽ CAD Xe Nâng Người Có Những Gì?

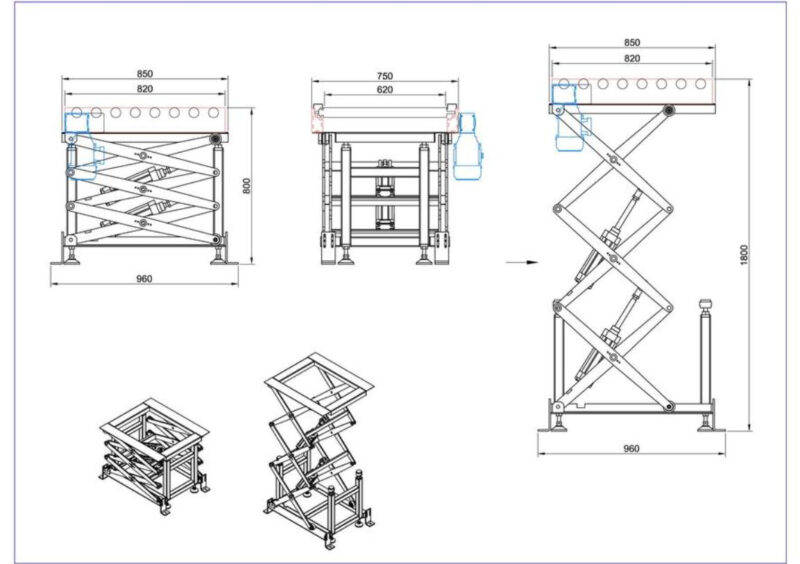

Bản vẽ CAD xe nâng người bao gồm các hình chiếu quan trọng như mặt bằng, mặt cắt, mặt đứng và sơ đồ lắp ráp, thể hiện chi tiết các bộ phận như sàn thao tác, hệ thống thủy lực, xi lanh nâng, động cơ và đế xe. Ví dụ, bản vẽ của JLG 3246ES mô tả chính xác kích thước sàn thao tác và sơ đồ hệ thống điện, hỗ trợ lắp ráp và kiểm tra chất lượng. Các ghi chú về vật liệu (thép, hợp kim) và dung sai kỹ thuật cũng được tích hợp để đảm bảo độ chính xác.
Một số bản vẽ còn đi kèm hướng dẫn gia công chi tiết và kiểm nghiệm độ bền, đặc biệt với các model như Hered hoặc Haulotte. Những thông tin này giúp kỹ sư hiểu rõ cấu trúc và vận hành xe. Để khám phá thiết kế kỹ thuật của các dòng xe nâng người, hãy khám phá tại Manlift ngay hôm nay!
Tải Bản Vẽ CAD Xe Nâng Người Ở Đâu?
Bạn có thể tìm bản vẽ CAD xe nâng người trên các thư viện máy thi công, diễn đàn kỹ thuật hoặc website chuyên cung cấp file CAD như AutoCAD, GrabCAD. Một số nguồn miễn phí chia sẻ file qua link Google Drive hoặc file đính kèm trên các diễn đàn kỹ thuật. Các trang trả phí như CADBlocks hoặc thư viện CAD chuyên nghiệp cung cấp bản vẽ chi tiết của Genie, JLG với độ chính xác cao, bao gồm sơ đồ lắp ráp và hệ thống thủy lực.
Cách Đọc Bản Vẽ CAD Xe Nâng Người Như Thế Nào?
Để đọc bản vẽ CAD xe nâng người, bạn cần hiểu các hình chiếu cơ bản: mặt bằng, mặt cắt, mặt đứng, và sơ đồ lắp ráp. Các bản vẽ, như của Genie 3246, thường ghi chú rõ kích thước tiêu chuẩn, vật liệu (thép chịu lực, hợp kim nhôm), dung sai và quy trình lắp ráp. Bắt đầu bằng việc xác định các bộ phận chính như xi lanh nâng, sàn thao tác, hệ thống thủy lực, sau đó kiểm tra thông số kỹ thuật và ghi chú kiểm tra chất lượng.
Một mẹo hữu ích là sử dụng phần mềm AutoCAD để phóng to chi tiết và đối chiếu với hướng dẫn sử dụng của xe. Các bản vẽ của JLG hoặc Haulotte thường có hướng dẫn gia công, giúp kỹ sư áp dụng đúng tiêu chuẩn.

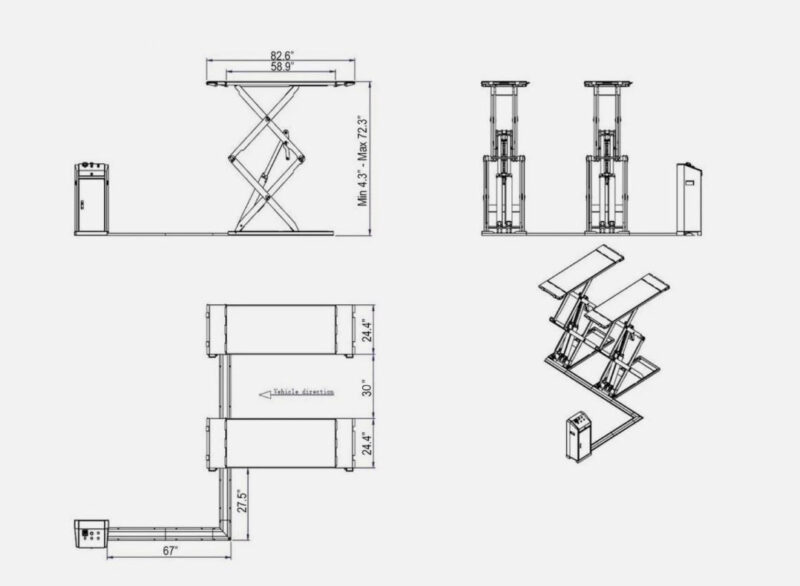

Bản Vẽ CAD Xe Nâng Cắt Kéo Có Khác Gì Không?
Bản vẽ CAD xe nâng người cắt kéo, như của Hered hoặc JLG, có một số điểm khác biệt so với xe boom lift hay chân nhện. Chúng tập trung vào sơ đồ thủy lực, thiết kế khung chịu lực và kiểm nghiệm độ bền, do xe nâng cắt kéo thường có tải trọng lớn (lên tới 900kg) và sàn thao tác rộng. Ví dụ, bản vẽ của JLG 3246ES mô tả chi tiết hệ thống xi lanh và khung thép, đảm bảo ổn định khi nâng người và vật tư.
So với boom lift, bản vẽ cắt kéo ít phức tạp hơn về cấu trúc cần (arm) nhưng yêu cầu cao về tính toán độ bền. Các ghi chú về vật liệu và quy trình gia công cũng được nhấn mạnh. Để chọn xe nâng cắt kéo với thiết kế tối ưu, hãy liên hệ Manlift ngay hôm nay!
